औद्योगिक रोबोट उच्च परिशुद्धता डायाफ्राम युग्मन स्टेनलेस स्टील बेलोस ड्राइव युग्मन तत्व

ब्रांड नाम:	SINBO
एमओक्यू:	100
मूल्य:	20
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

प्रमाणन:

SIO9001，IATF6949

समय सीमा:

15 दिन

प्रसंस्करण प्रकार:

ड्रिलिंग, प्लेटिंग, सीएनसी टर्निंग

आकार:

ग्राहक के आधार पर आवश्यकता है

संसाधन विधि:

सीएनसी मशीनिंग

सतह:

पेंटिंग, एनोडाइज्ड, पीवीडीएफ

डिजाइन सॉफ्टवेयर:

प्रो/ई, सॉलिडवर्क्स, यूजी

गुणवत्ता:

100% निरीक्षण

मूल कठोरता:

एचआरसी35-42

सामग्री मानक:

रोह

सामग्री:

धातु

सहनशीलता:

कसा हुआ

नमकीन स्पैरी:

72 घंटे

कठोरता:

एचआरसी48~52 या एचआरसी58~62

सामग्री क्षमता:

स्टेनलेस स्टील

आरेखण प्रारूप:

सीएडी/पीडीएफ/डीडब्ल्यूजी/आईजीएस/स्टेप

प्रयोग:

औद्योगिक

कास्टिंग पद्धति:

मेटल सांचों में ढालना

आवेदन:

मशीनरी

प्रतिरोध:

जंग रोधी

शुद्धता:

0.001 मिमी

सहिष्णुता:

+ -0.01 मिमी

कलाकारों के चुनाव की प्रक्रिया:

गुरुत्वाकर्षण कास्टिंग

प्रसंस्करण:

सीएनसी मशीनिंग, सीएनसी मिलिंग, सीएनसी टर्निंग

मशीनिंग प्रकार:

पीसने, पीसने, चमकाने

गुहा:

अकेला

आकार:

स्वनिर्धारित

गारंटी:

1 वर्ष

सामग्री क्षमता:

अल्युमीनियम

आपूर्ति की क्षमता:

20000

प्रमुखता देना:

स्टेनलेस स्टील ब्लोव युग्मन

उच्च परिशुद्धता डायफ्राम युग्मन

औद्योगिक रोबोट ड्राइव युग्मन

उत्पाद का वर्णन

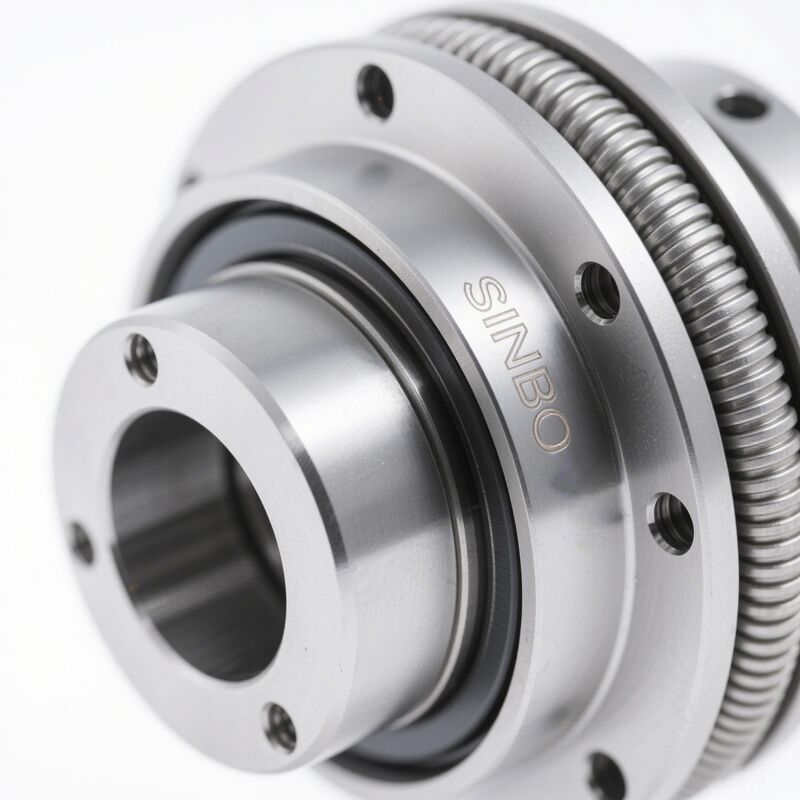

औद्योगिक रोबोट डायफ्राम/बेल्स युग्मन सटीक ट्रांसमिशन सिस्टम में मुख्य कनेक्टिंग तत्व हैं, विशेष रूप से उच्च अंत औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।इस उत्पाद में उच्च शक्ति वाले स्टेनलेस स्टील सामग्री का उपयोग किया गया है जो विशेष मोल्डिंग प्रक्रियाओं के माध्यम से निर्मित है, अक्षीय, कोणीय और रेडियल असंगति की भरपाई करते हुए टोक़ संचरण को सक्षम करता है।

प्रमुख विशेषताएं

उच्च घुमावदार कठोरताःबहु-परत स्टेनलेस स्टील डायफ्राम संरचना 98% तक के टॉर्क ट्रांसमिशन दक्षता के साथ, शून्य-बैकलैश ट्रांसमिशन सुनिश्चित करता है
शून्य प्रतिक्रिया ड्राइव:विशेष रूप से डिज़ाइन किए गए धनुष संरचना प्रभावी रूप से ट्रांसमिशन रिक्ति को समाप्त करती है, ±0.01 मिमी की दोहराई गई स्थिति सटीकता प्राप्त करती है
मजबूत असंगति मुआवजाःएक साथ अक्षीय, कोणीय और रेडियल विचलन के लिए क्षतिपूर्ति, 0.03 मिमी विचलन त्रुटि की अनुमति देता है
रखरखाव मुक्त डिजाइनःकोई स्नेहन की आवश्यकता नहीं है, एकीकृत सीलिंग संरचना IP65 सुरक्षा रेटिंग प्रदान करती है, कठोर औद्योगिक वातावरण के लिए उपयुक्त है
विस्तारित सेवा जीवनःप्रीमियम स्टेनलेस स्टील सामग्री 0.01 मिमी से कम के पहनने के साथ 100,000 से अधिक थकान परीक्षणों का सामना करती है

तकनीकी विनिर्देश

पैरामीटर	मूल्य/वर्णन	परीक्षण मानक
नामित टोक़	1.2N·m से 355N·m तक	आईएसओ 14691
बोर व्यास	4 मिमी से 100 मिमी	DIN 6885
अधिकतम गति	16000rpm	आईएसओ 10816
अनुमेय विलक्षणता	≤0.03 मिमी	आईएसओ 2631
घुमावदार कठोरता	0.1° से 0.5° तक	DIN 740
परिवेश का तापमान	-30°C से +100°C	आईएसओ 1817
सुरक्षा रेटिंग	IP65	आईईसी 60529
सामग्री	स्टेनलेस स्टील 304/316L	ASTM A240

आवेदन

छह-अक्ष रोबोट संयुक्त ट्रांसमिशनःवेल्डिंग और रोबोट जोड़ों को संभालने में सटीक स्थिति के लिए उपयुक्त
परिशुद्धता असेंबली सिस्टम:3C उत्पाद स्वचालित उत्पादन लाइनों पर सटीक गति नियंत्रण में प्रयोग किया जाता है
अर्धचालक विनिर्माण उपकरण:उच्च परिशुद्धता वाले उपकरणों जैसे कि वेफर हैंडलिंग और लिथोग्राफी मशीनों के लिए संचरण आवश्यकताओं को पूरा करता है
ऑटोमोबाइल वेल्डिंग लाइनेंःसफेद शरीर वेल्डिंग लाइनों के लिए सर्वो प्रेस ट्रांसमिशन सिस्टम में लागू
एयरोस्पेस विनिर्माण:कम्पोजिट प्लेसमेंट मशीनों और सटीक मशीनिंग केंद्रों के लिए ट्रांसमिशन सिस्टम में उपयोग किया जाता है

अनुकूलन सेवाएं

आयाम अनुकूलनः4-100 मिमी से समायोज्य छेद व्यास के साथ गैर मानक छेद प्रसंस्करण का समर्थन करें
सामग्री का चयन:प्रस्ताव स्टेनलेस स्टील 304, 316L, टाइटेनियम मिश्र धातु और विशेष मिश्र धातु सामग्री
प्रदर्शन अनुकूलन:विशिष्ट अनुप्रयोगों के लिए भार विशेषताओं के अनुसार कठोरता गुणांक का अनुकूलन
विशेष वातावरण अनुकूलन:उच्च तापमान, संक्षारण प्रतिरोध और विस्फोट प्रतिरोधी आवश्यकताओं के लिए विशेष मॉडल विकसित करें
रैपिड प्रोटोटाइप सेवाः3-5 कार्य दिवसों के साथ आपातकालीन प्रसंस्करण चैनल प्रदान करें

सहायता और सेवाएं

तकनीकी परामर्श:ट्रांसमिशन सिस्टम अनुकूलन समाधान और चयन मार्गदर्शन प्रदान करें
स्थापित करने के लिए मार्गदर्शनःविस्तृत संरेखण दिशानिर्देश और डिबगिंग मैनुअल प्रदान करें
साइट पर सहायताःसाइट पर स्थापना और डिबगिंग समस्याओं को हल करने के लिए इंजीनियरों को भेजें
बिक्री के बाद की गारंटीः18 महीने की गुणवत्ता आश्वासन और आजीवन रखरखाव सेवा
स्पेयर पार्ट्स की आपूर्ति:24 घंटे आपातकालीन प्रतिक्रिया सुनिश्चित करने के लिए ग्राहक स्पेयर पार्ट्स की विशेष सूची स्थापित करें
