सीएनसी मशीन एल्यूमीनियम ईवी बैटरी कूलिंग प्लेट - कस्टम इलेक्ट्रिक वाहन थर्मल प्रबंधन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

प्रमुखता देना:

सीएनसी मशीन एल्यूमीनियम कूलिंग प्लेट

ईवी बैटरी थर्मल प्रबंधन प्लेट

कस्टम इलेक्ट्रिक वाहन कूलिंग प्लेट

उत्पाद का वर्णन

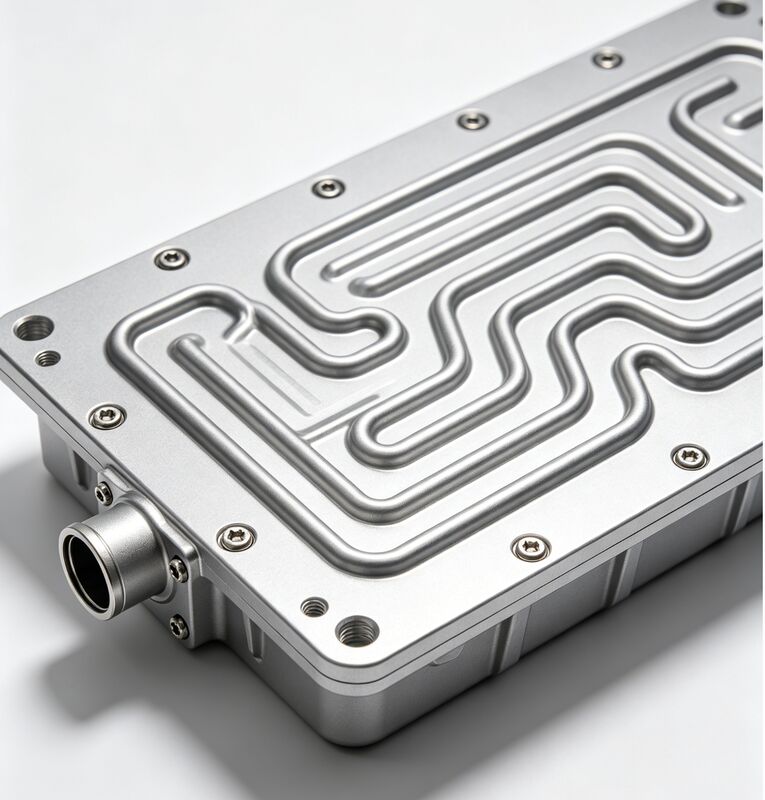

सीएनसी मशीनीकृत एल्यूमीनियम ईवी बैटरी शीतलन प्लेट

इलेक्ट्रिक वाहनों, ऊर्जा भंडारण प्रणालियों और हाइब्रिड इलेक्ट्रिक वाहनों में लिथियम-आयन बैटरी पैक के लिए विशेष रूप से डिज़ाइन किए गए सटीक इंजीनियरिंग थर्मल प्रबंधन घटक।इन शीतलन प्लेटों में जटिल आंतरिक शीतलक चैनल होते हैं जो सीधे उच्च चालकता वाले एल्यूमीनियम प्लेटों में मशीनीकृत होते हैं, बैटरी सेल की सतहों पर इष्टतम संचालन तापमान बनाए रखने और बैटरी चक्र जीवन को बढ़ाने के लिए कुशल और समान गर्मी अपव्यय प्रदान करता है।

प्रमुख विशेषताएं

परिशुद्धता आंतरिक चैनलःअनुकूलित प्रवाह वितरण के लिए नियंत्रित ज्यामिति के साथ सीएनसी मशीनीकृत शीतल द्रव चैनल, पैक भर में +/-2°C के भीतर बैटरी सेल के समान तापमान को प्राप्त करना
उच्चतर सतह समतलताःप्लेट की समतलता 0.05 मिमी के भीतर बैटरी कोशिकाओं के साथ अधिकतम थर्मल संपर्क क्षेत्र सुनिश्चित करती है, जिससे इंटरफ़ेस पर थर्मल प्रतिरोध कम हो जाता है
हल्के डिजाइनःएल्यूमीनियम 6061-टी6 निर्माण लगभग एक तिहाई वजन में स्टील, समग्र ईवी वजन में कमी और विस्तारित ड्राइविंग रेंज में योगदान देता है
जटिल प्रवाह पैटर्न:अनुकूलित थर्मल प्रदर्शन के लिए बहु-अक्ष सीएनसी मिलिंग के माध्यम से प्राप्त सर्पेंटिन, समानांतर, बहु-क्षेत्र और कस्टम चैनल कॉन्फ़िगरेशन
बैटरी शीतलक संगतःएनोडाइज्ड सतह उपचार ईवी थर्मल प्रबंधन प्रणालियों में आमतौर पर उपयोग किए जाने वाले ग्लाइकोल-पानी शीतलक मिश्रणों के खिलाफ दीर्घकालिक संक्षारण प्रतिरोध प्रदान करता है

तकनीकी विनिर्देश

विनिर्देश	विवरण
उत्पाद का नाम	सीएनसी मशीनीकृत एल्यूमीनियम ईवी बैटरी शीतलन प्लेट
सामग्री विकल्प	एल्यूमीनियम 6061-टी6, एल्यूमीनियम 5052-एच32, एल्यूमीनियम 3003
सहिष्णुता	+/-0.01 मिमी (चैनल आयाम), 0.05 मिमी (सतह समतलता)
चैनल गहराई	1.5 मिमी - 8.0 मिमी (डिज़ाइन के अनुसार कस्टम)
सतह उपचार	प्राकृतिक एनोडाइजिंग, हार्ड एनोडाइजिंग, निकेल प्लेटिंग, प्रेसिजन लैपिंग
प्रमाणपत्र	आईएसओ 9001:2015, आईएटीएफ 16949, RoHS, CE
नेतृत्व समय - प्रोटोटाइप	3-7 दिन
नेतृत्व समय - उत्पादन	7-15 दिन
एमओक्यू	1 टुकड़ा (प्रोटोटाइप), 100+ (उत्पादन)
उत्पत्ति	डोंगगुआन, चीन

आवेदन

विद्युत वाहन:यात्री इलेक्ट्रिक वाहनों, वाणिज्यिक इलेक्ट्रिक वाहनों, इलेक्ट्रिक बसों और इलेक्ट्रिक ट्रक बैटरी थर्मल मैनेजमेंट सिस्टम के लिए बैटरी पैक शीतलन प्लेट
ऊर्जा भंडारण प्रणालीःग्रिड-स्केल बैटरी ऊर्जा भंडारण शीतलन प्लेट, आवासीय सौर बैटरी शीतलन, दूरसंचार बैकअप बैटरी थर्मल प्रबंधन, यूपीएस बैटरी शीतलन
हाइब्रिड इलेक्ट्रिक वाहन:HEV/PHEV बैटरी पैक शीतलन प्लेट, इन्वर्टर प्रणालियों के लिए पावर इलेक्ट्रॉनिक्स शीतलन, संयुक्त बैटरी और मोटर शीतलन समाधान
इलेक्ट्रिक मोटरसाइकिलें और स्कूटर:दोपहिया विद्युत वाहनों के लिए कॉम्पैक्ट बैटरी शीतलन प्लेट, अंतरिक्ष-प्रतिबंधित बैटरी पैक के लिए हल्के शीतलन समाधान
इलेक्ट्रिक मरीन:इलेक्ट्रिक नौकाओं और पानी के जहाजों के लिए बैटरी शीतलन प्लेटें, समुद्री बैटरी प्रणालियों के लिए संक्षारण प्रतिरोधी एनोडाइज्ड शीतलन समाधान
एयरोस्पेस एवं विमानन:इलेक्ट्रिक विमानों के लिए बैटरी थर्मल प्रबंधन, मानव रहित हवाई वाहन बैटरी शीतलन प्लेट, वाणिज्यिक विमानन बैटरी शीतलन प्रणाली

सिन्बो प्रेसिजन क्यों चुनें?

20 वर्ष से अधिक का अनुभवः2003 में स्थापित, IATF 16949 ऑटोमोटिव उद्योग गुणवत्ता मानकों के लिए प्रमाणित, व्यापक EV घटक निर्माण अनुभव के साथ
उन्नत उपकरण:पूर्ण आकार की बैटरी शीतलन प्लेट के उत्पादन के लिए बड़े प्रारूप की 5 अक्षीय मशीनों सहित 50 से अधिक सीएनसी मशीनिंग केंद्र
ऑटोमोबाइल गुणवत्ता मानकःपीपीएपी प्रलेखन, आईएटीएफ 16949 अनुपालन, एसपीसी प्रक्रिया नियंत्रण, पूर्ण सामग्री ट्रेसेबिलिटी
तेजी से वितरण:प्रोटोटाइप के लिए 3-7 दिन, EV विकास समयरेखा का समर्थन करने वाले उत्पादन आदेशों के लिए 7-15 दिन
प्रतिस्पर्धी मूल्य निर्धारण:कारखाने-प्रत्यक्ष मूल्य निर्धारण उच्च मात्रा के वाहन उत्पादन के लिए अनुकूलित
वन-स्टॉप सेवा:डीएफएम विश्लेषण और प्रोटोटाइपिंग से लेकर सतह उपचार, रिसाव परीक्षण और ऑटोमोटिव ग्रेड पैकेजिंग तक

निर्माण प्रक्रिया

डिजाइन समीक्षाःचैनल ज्यामिति अनुकूलन, थर्मल सिमुलेशन इनपुट, सामग्री चयन और ऑटोमोटिव पीपीएपी नियोजन के लिए मुफ्त डीएफएम विश्लेषण
सामग्री का चयन:विशेष आवश्यकताओं के लिए 5052 और 3003 विकल्पों के साथ EV अनुप्रयोगों के लिए एल्यूमीनियम 6061-T6 मानक
परिशुद्धता मशीनिंग:पूर्ण आकार की बैटरी प्लेटों के लिए बड़े प्रारूप सीएनसी फ्रिलिंग, नियंत्रित गहराई और चौड़ाई के साथ सटीक चैनल काटने, माउंटिंग छेद मशीनिंग
गुणवत्ता निरीक्षण:सीएमएम आयामी सत्यापन, गेज के साथ सतह समतलता माप, चैनल गहराई सत्यापन, सतह की गुणवत्ता के लिए दृश्य निरीक्षण
सतह उपचार:शीतल पदार्थ संक्षारण संरक्षण के लिए एनोडाइजिंग, इंटरफेस समतलता के लिए सटीक लैपिंग, बढ़ी हुई स्थायित्व के लिए वैकल्पिक निकल चढ़ाना
रिसाव परीक्षण और पैकेजिंगःदबाव क्षय रिसाव परीक्षण उपलब्ध, ऑटोमोटिव ग्रेड सुरक्षात्मक पैकेजिंग, सिर्फ समय पर वितरण समर्थन

अक्सर पूछे जाने वाले प्रश्न

आपका न्यूनतम आदेश मात्रा क्या है?

हम ईवी विकास कार्यक्रमों के लिए 1 टुकड़े से प्रोटोटाइप ऑर्डर स्वीकार करते हैं। उत्पादन MOQ आमतौर पर 1000+ के लिए वॉल्यूम मूल्य निर्धारण के साथ 100 टुकड़े है।

क्या आप IATF 16949 दस्तावेज प्रदान कर सकते हैं?

हां, हम आईएटीएफ 16949 प्रमाणित हैं और ऑटोमोटिव योग्यता के लिए पीपीएपी दस्तावेज, नियंत्रण योजनाएं, पीएफएमईए और एसपीसी डेटा प्रदान करते हैं।

आप किस प्रकार की अधिकतम शीतलन प्लेट का निर्माण कर सकते हैं?

हमारी बड़े आकार की सीएनसी मशीनें 1500 मिमी x 800 मिमी तक की प्लेटों को संभालती हैं, जो अधिकांश ईवी बैटरी पैक कॉन्फ़िगरेशन को कवर करती हैं।

क्या आप लीक परीक्षण प्रदान करते हैं?

हाँ, हेलियम लीक परीक्षण और दबाव क्षय परीक्षण ऑटोमोबाइल गुणवत्ता आवश्यकताओं के लिए प्रमाणित परीक्षण रिपोर्ट के साथ उपलब्ध हैं।

आम तौर पर लीड टाइम कितना होता है?

प्रोटोटाइपः 3-7 दिन. छोटे बैचः 7-15 दिन. बड़े पैमाने पर उत्पादनः आकार, जटिलता और सतह उपचार के आधार पर 15-25 दिन.

क्या आप शीतलन प्लेट के दोनों किनारों को मशीनीकृत कर सकते हैं?

हाँ, हम दो तरफ़ा बैटरी शीतलन के लिए दोनों ऊपरी और निचली सतहों पर चैनलों के साथ शीतलन प्लेटों के लिए दो तरफ़ा मशीनिंग प्रदान करते हैं।
