सीएनसी मशीन कॉपर एनर्जी स्टोरेज बसबार कनेक्टर - कस्टम बैटरी सिस्टम कंपोनेंट्स

ब्रांड नाम:	SINBO
मॉडल नंबर:	वीपी-कॉम्प-2025 श्रृंखला
एमओक्यू:	1
मूल्य:	1
भुगतान की शर्तें:	एल/सी,डी/ए,डी/पी,टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

ISO 9001, ISO 14001, CE, RoHS,IATF 16949,SA 8000

पैकेट:

दफ़्ती

गुहा:

अकेला

उत्पादन क्षमता:

कागज बॉक्स

ओईएम सेवा:

स्वीकार्य

आकार:

स्वनिर्धारित

सेवा:

ओडीएम, ओईएम

रंग:

चाँदी

विनिर्माण प्रक्रिया:

सीएनसी मशीनिंग

कुल मिलाकर आयाम:

ग्राहक के चित्र के अनुसार

व्यास:

0.314 सेमी

कास्टिंग पद्धति:

मेटल सांचों में ढालना

भूतल समापन:

एनोड किए गए

प्रयोग:

औद्योगिक

मूल कठोरता:

एचआरसी35-42

मॉडल नंबर:

2D +3D ड्राइंग/स्कैन नमूने

आपूर्ति की क्षमता:

OEM/कस्टम ब्रांड उपलब्ध है

प्रमुखता देना:

सीएनसी मशीन कॉपर बसबार कनेक्टर

कस्टम बैटरी सिस्टम बसबार

ऊर्जा भंडारण सीएनसी कनेक्टर

उत्पाद का वर्णन

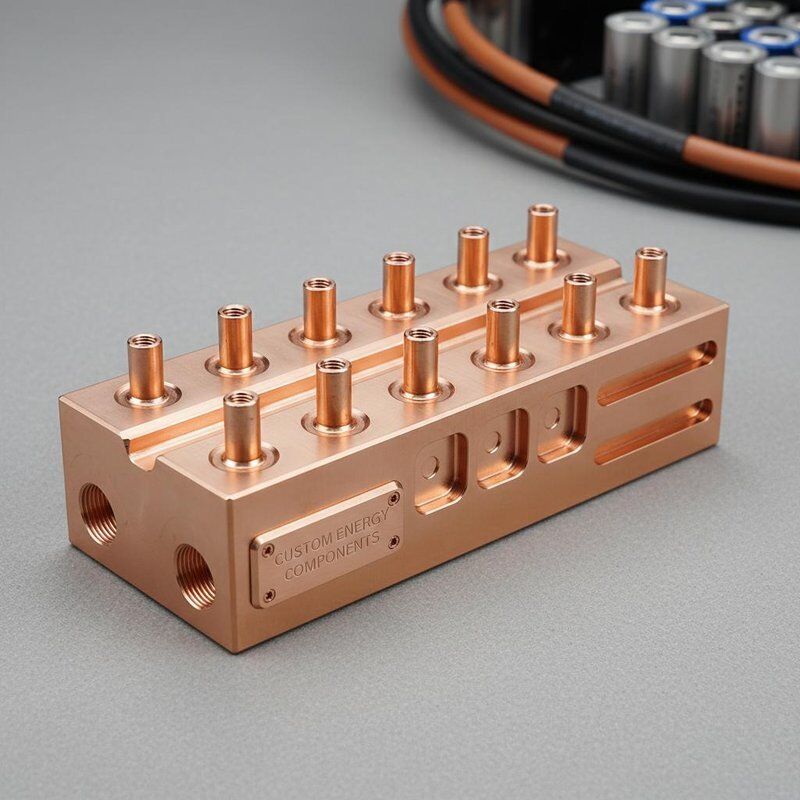

सीएनसी मशीनयुक्त कॉपर एनर्जी स्टोरेज बसबार कनेक्टर

हमारे सीएनसी मशीनयुक्त कॉपर एनर्जी स्टोरेज बसबार कनेक्टर लिथियम-आयन बैटरी एनर्जी स्टोरेज सिस्टम (बीईएसएस), वाणिज्यिक सौर भंडारण प्रतिष्ठानों और ग्रिड-स्केल ऊर्जा भंडारण सरणियों के लिए डिज़ाइन किए गए सटीक-इंजीनियर्ड विद्युत इंटरकनेक्शन घटक हैं। उच्च-चालकता वाले कॉपर C11000 (ईटीपी) और C10200 (ओएफएचसी) ग्रेड से निर्मित, ये बसबार कनेक्टर न्यूनतम विद्युत प्रतिरोध और बेहतर करंट-वहन क्षमता प्रदान करते हैं, जो बैटरी मॉड्यूल, इन्वर्टर सिस्टम और पावर वितरण नेटवर्क के बीच कुशल बिजली प्रवाह सुनिश्चित करते हैं।

मुख्य विशेषताएं

उत्कृष्ट विद्युत चालकता: शुद्ध कॉपर C11000 (101% IACS) और C10200 OFHC (101.5% IACS) उच्च-शक्ति बैटरी सिस्टम में न्यूनतम वोल्टेज ड्रॉप और कुशल वर्तमान संचरण सुनिश्चित करते हैं।
सटीक बोल्ट संरेखण:+/-0.01 मिमी की स्थितिजन्य सटीकता के साथ मशीनयुक्त बोल्ट होल पैटर्न स्टैक्ड बसबार कनेक्शन में पूर्ण संरेखण की गारंटी देते हैं, जिससे असमान संपर्क प्रतिरोध को रोका जा सके।
थर्मल प्रबंधन: अनुकूलित क्रॉस-सेक्शनल प्रोफाइल और सतह क्षेत्र डिजाइन गर्मी अपव्यय को अधिकतम करते हैं, निरंतर उच्च-वर्तमान भार के तहत सुरक्षित ऑपरेटिंग तापमान बनाए रखते हैं।
लैमिनेशन सक्षम: सटीक परत रिक्ति और ढांकता हुआ अवरोधों के लिए एकीकृत इन्सुलेशन स्लॉट चैनलों के साथ बहु-परत लैमिनेटेड बसबार असेंबली के लिए सीएनसी मशीनयुक्त विशेषताएं।
प्लेटिंग विकल्प: टिन प्लेटिंग (मानक, 200-300°C तापमान रेटेड), निकल प्लेटिंग (उच्च-तापमान वातावरण), और चांदी प्लेटिंग (महत्वपूर्ण कनेक्शन के लिए अधिकतम चालकता)।

तकनीकी विशिष्टताएँ

विनिर्देश	विवरण
उत्पाद का नाम	सीएनसी मशीनयुक्त कॉपर एनर्जी स्टोरेज बसबार कनेक्टर
सामग्री विकल्प	कॉपर C11000 (ETP), कॉपर C10200 (OFHC), कॉपर C10100, कम लागत वाले अनुप्रयोगों के लिए पीतल
चालकता	101% IACS (C11000), 101.5% IACS (C10200 OFHC)
सहनशीलता	+/-0.01 मिमी (बोल्ट छेद, मिलान सतहें), 0.02 मिमी (सतह समतलता)
वर्तमान रेटिंग	डिजाइन प्रति कस्टम (आमतौर पर प्रति कनेक्टर 100A से 2000A)
सतह उपचार	टिन प्लेटिंग, निकल प्लेटिंग, चांदी प्लेटिंग, पैसिवेशन
प्रमाणन	ISO 9001:2015, IATF 16949, RoHS, CE, REACH
लीड टाइम - प्रोटोटाइप	3-7 दिन
लीड टाइम - उत्पादन	7-15 दिन
MOQ	1 टुकड़ा (प्रोटोटाइप), 100+ (उत्पादन)
उत्पत्ति	डोंगगुआन, चीन

अनुप्रयोग

बैटरी एनर्जी स्टोरेज सिस्टम: आवासीय और वाणिज्यिक बीईएसएस बसबार कनेक्टर, बैटरी मॉड्यूल इंटरकनेक्शन लिंक, सिस्टम-स्तरीय बिजली वितरण बसबार
सौर ऊर्जा भंडारण: सौर-प्लस-स्टोरेज सिस्टम कनेक्टर, पीवी इन्वर्टर डीसी बसबार लिंक, सौर बैटरी कंबाइनर बॉक्स इंटरकनेक्शन
ईवी चार्जिंग इंफ्रास्ट्रक्चर: डीसी फास्ट चार्जिंग स्टेशन बसबार कनेक्टर, चार्जिंग मॉड्यूल पावर लिंक, बैटरी पैक इंटरकनेक्शन बसबार
डेटा सेंटर पावर: यूपीएस सिस्टम बसबार कनेक्टर, सर्वर रैक पावर वितरण लिंक, डेटा सेंटर बैटरी बैकअप सिस्टम इंटरकनेक्शन
दूरसंचार शक्ति: दूरसंचार बेस स्टेशन बैकअप बैटरी बसबार लिंक, 48V डीसी पावर सिस्टम कनेक्टर, रेक्टिफायर सिस्टम पावर वितरण
औद्योगिक पावर सिस्टम: औद्योगिक यूपीएस बसबार कनेक्टर, स्विचगियर बसबार लिंक, मोटर ड्राइव पावर वितरण कनेक्शन

सिनबो प्रिसिजन क्यों चुनें

20+ वर्ष का अनुभव: 2003 में स्थापित, ऊर्जा भंडारण और बिजली वितरण उद्योगों के लिए सटीक कॉपर बसबार मशीनिंग में व्यापक अनुभव
उन्नत उपकरण: उच्च-चालकता वाले कॉपर मशीनिंग के लिए अनुकूलित विशेष कॉपर कटिंग टूल और पैरामीटर वाले सीएनसी मशीनिंग सेंटर
सख्त गुणवत्ता नियंत्रण: सीएमएम आयामी निरीक्षण, चालकता परीक्षण, समतलता माप, प्लेटिंग मोटाई सत्यापन, RoHS/REACH अनुपालन दस्तावेज
तेजी से वितरण: प्रोटोटाइप के लिए 3-7 दिन, उत्पादन आदेशों के लिए 7-15 दिन जो तेज ऊर्जा भंडारण परियोजना समय-सीमा का समर्थन करते हैं
प्रतिस्पर्धी मूल्य निर्धारण: ऊर्जा भंडारण घटकों के प्रोटोटाइप और उच्च-मात्रा उत्पादन दोनों के लिए अनुकूलित फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण
वन-स्टॉप सेवा: डीएफएम विश्लेषण और मशीनिंग से लेकर प्लेटिंग, परीक्षण, इन्सुलेशन फिटिंग और पैकेजिंग तक

विनिर्माण प्रक्रिया

डिजाइन समीक्षा: बसबार क्रॉस-सेक्शन अनुकूलन, बोल्ट पैटर्न लेआउट, वर्तमान रेटिंग सत्यापन और प्लेटिंग चयन के लिए मुफ्त डीएफएम विश्लेषण
सामग्री चयन: सामान्य अनुप्रयोगों के लिए कॉपर C11000 मानक, उच्च-विश्वसनीयता प्रणालियों के लिए C10200 OFHC, लागत-संवेदनशील डिजाइनों के लिए पीतल के विकल्प के साथ
सटीक मशीनिंग: बसबार प्रोफाइल के लिए सीएनसी मिलिंग और रूटिंग, बोल्ट पैटर्न के लिए सटीक ड्रिलिंग, कोणीय बसबार विन्यासों के लिए सीएनसी झुकना
गुणवत्ता निरीक्षण: सीएमएम आयामी सत्यापन, गेज के साथ सतह समतलता माप, चालकता परीक्षण, सतह की गुणवत्ता के लिए दृश्य निरीक्षण
सतह उपचार: टिन प्लेटिंग (बैटरी सिस्टम के लिए मानक), निकल प्लेटिंग (उच्च-तापमान), चांदी प्लेटिंग (अधिकतम चालकता), प्लेटिंग मोटाई परीक्षण
पैकेजिंग और वितरण: संक्षारण-रोधी पैकेजिंग, विद्युत इन्सुलेशन सुरक्षा, प्रलेखन पैकेज (सीओसी, एमटीसी, प्लेटिंग रिपोर्ट), विश्वव्यापी शिपिंग

अक्सर पूछे जाने वाले प्रश्न

आपकी न्यूनतम आदेश मात्रा क्या है?

हम ऊर्जा भंडारण विकास कार्यक्रमों के लिए 1 टुकड़े से प्रोटोटाइप ऑर्डर स्वीकार करते हैं। उत्पादन MOQ आमतौर पर 500+ के लिए वॉल्यूम मूल्य निर्धारण के साथ 100 टुकड़े होता है।

आप किन कॉपर ग्रेड का उपयोग करते हैं?

मानक C11000 ETP कॉपर (101% IACS) है। C10200 OFHC कॉपर (101.5% IACS) बेहतर चालकता और शुद्धता की आवश्यकता वाले उच्च-विश्वसनीयता अनुप्रयोगों के लिए उपलब्ध है।

क्या आप विशिष्ट वर्तमान रेटिंग प्राप्त कर सकते हैं?

हां, हम आपके लक्षित वर्तमान रेटिंग, परिवेश के तापमान और आईईसी मानकों के अनुसार स्वीकार्य तापमान वृद्धि के आधार पर बसबार क्रॉस-सेक्शन आयामों को अनुकूलित करते हैं।

क्या आप टिन प्लेटिंग प्रदान करते हैं?

हां, टिन प्लेटिंग (5-10 माइक्रोन) बैटरी ऊर्जा भंडारण अनुप्रयोगों के लिए मानक है, जो 200-300°C तक तापमान रेटिंग के साथ संक्षारण संरक्षण और सोल्डर संगतता प्रदान करता है।

विशिष्ट लीड टाइम क्या है?

प्रोटोटाइप: 3-7 दिन। छोटा बैच: 7-15 दिन। बड़े पैमाने पर उत्पादन: जटिलता, प्लेटिंग और मात्रा के आधार पर 15-25 दिन।

क्या आप लैमिनेटेड बसबार असेंबली को मशीन कर सकते हैं?

हां, हम सटीक इन्सुलेशन स्लॉट के साथ व्यक्तिगत बसबार परतों को मशीन करते हैं और इन्सुलेशन अवरोध सामग्री के साथ लैमिनेशन असेंबली का समन्वय कर सकते हैं।
